Baubeschreibung Laser Bausatz Rügenwagen

KB 971-207 Holzversion

Nachfolgende Informationen können hier als Pdf-Dateien geladen werden

1.   Allgemeines zum Vorbild

Bei dem Vorbild zu diesem Wagenbausatz handelt es sich um einen der ersten Wagentypen der Rügenschen Kleinbahn, ein Wagen nach den bekannten Lenz-Normalien. Gebaut in den Jahren1895 – 1900. Einige „Nachzügler“ wurden noch nach 1918 gebaut und geliefert.

Gefertigt wurden sie bei der Aktiengesellschaft für Eisenbahnbedarf in Görlitz und bei Firma Beuchelt und Co. In Grünberg i. Schl.

Die Wagen hatten Lenkachsen und konnten Radien ab 75 m befahren.

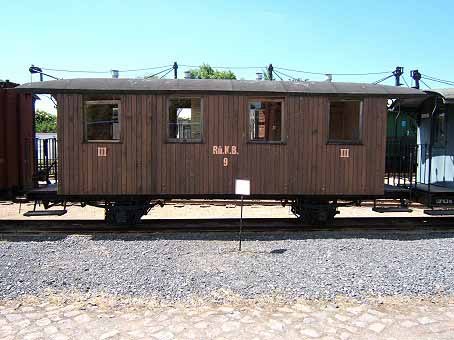

Die Wagenkästen wurden aus Holz hergestellt. Auf eine eichenes Gerippe kam innen uns außen eine Holzschalung.  Die äußere Holzschalung wurde später beblecht. Nur die Wagen 971-100, 971-207, 975-111 und 975-164 behielten bis zu ihrer Ausmusterung ihre Holzverkleidung. Bei Bildung von beblechten und holzverkleideten Wagen in einem Zug dürfte dies wichtig sein.  Alle Wagen hatten die Görlitzer Gewichtsbremse. Die Wagen fuhren zum Schluss , mit diesen Bremsen nur auf der Rügener Nordstrecke, wobei die Höchstgeschwindigkeit der Züge auf 20 km/h beschränkt war.   Diese Wagentypen wurden 1967 – 1970 ausgemustert, einige Wagen überlebten auf Rügen als Museumsfahrzeuge. ( siehe hierzu die Fahrzeugliste der 0e Freunde: http://home.planet.nl/~jellejan/ruegen/index.htm )   Auf diesen Seiten findet man auch unter  „Mehr Info“ eine Liste von Büchern, welche weiter Auskunft über die Wagen von Rügen geben.   Originale dieser Wagen sind im Eisenbahnmuseum Gramzow erhalten geblieben. Foto W.Budde

2.   Aufbau des Wagenkastens, Dachs und Rahmens

Die nachfolgende Baubeschreibung gilt gleichlautend für die holz- und blechverkleideten Wagen der Görlitzer Bauart aus dem Hause Harald Brosch.

Der Holzbausatz beinhaltet alle Holzteile , die für den Zusammenbau des Wagenkastens nötig sind. Weiter notwendige Teile müssen zugekauft, oder angefertigt werden. Hier ist der Modellbauer auf seine eigene Kreativität angewiesen und kann den Wagen nach seinen Vorstellungen vervollständigen. Er kann sich aber auch genau  an die hier aufgeführte Variante halten.

 Zunächst legen Sie bitte die gelieferten Laserteile übersichtlich zurecht, prüfen sie au Vollständigkeit und machen Sie sich sachkundig über die Bedeutung der einzelnen Teile.

Für den Zusammenbau wird UHU - Hart oder PONAL Wasserfest empfohlen.

Achten Sie bitte bei dem Zusammenbau darauf, dass bei allen Teilen eine genauer rechter Winkel eingehalten wird, da wo es angebracht ist.

Hier nun die gesamten Holzteile.

1 Pufferbohle, bzw. vordere Spante des Fahrgestellrahmens

2 und 3 Querspanten Fahrgestellrahmen

4 Kleine Leistchen für Beplankung des Dachendes.

5 Fenster  6 Längsspanten für das Dachgerippe   7 Dachquerspanten.

8 Längsspanten für das Dachende     9 Dach

10 Abdeckung Längsspanten, um ein U-Profil darzustellen.

11 Längsspanten Rahmen Fahrgestell  12 Längsspanten Dach seitlich anzubringen.

13 und 17 Türen,  14 und 16 Stirnwände Wagenkasten

15 Wagenboden,  19 Seitenwände Wagenkasten

18 Verkleidung Pufferbohle, 20 wird nicht benötigt.

Die flachen Leisten unter 10 werden nicht alle benötigt und können zugeschnitten noch für das Dachende verwendet werde.

Zunächst wird das Dachgerippe und der Fahrgestellrahmen montiert.

Nunmehr folgt der Wagenkasten, wobei hier besonders auf Einhaltung der rechten Winkel zu achten ist. Anschließend wird das Dach auf das Gerippe geklebt, wobei es vorher durch „wässern“ zu biegen ist. Das „Wässern“ ist mit dem „Bommel-Dach“ nicht unbedingt nötig.

Vor Montage des Daches unbedingt das Gerippe probeweise auf den Wagenkasten montieren, aber nicht kleben. Sie werden feststellen, dass an den Stirnseiten evtl. nachgefeilt werden muss, bis das Dachgerippe stramm sitzt. Nun das Dach aufkleben und mit den kleinen Leistchen die Dachenden formen. Das Vorbild hat ein verjüngendes Dachende, welches zudem noch leicht nach unten gebogen ist.

Die Dachenden müssen nun noch verspachtelt und geschliffen werden. Mit Holzkitt und auch mit Autofeinspachtel wurden gute Ergebnisse erzielt.

Das gesamte Dach wird nun, wie das Vorbild, mit Tuch bespannt und dieses in der gewünschten Dachfarbe eingefärbt. Als Tuch verwende ich z.B. „Hartmann“ Dreieckstuch aus dem Verbandskasten  An beiden Stirnseiten des Wagenkastens sind bei einigen Bausätzen oben nur 3 Aussparungen für die Dachauflage. Es müssen aber 5 sein! 2 Aussparungen sind mit einer Feile nachzuarbeiten.
Nun kann das Dach auf den Wagenkasten montiert werden, aber noch nicht kleben, da die Inneneinrichtung fehlt.

	Matthias Bethke empfahl uns eine andere Art des Dachbaues. Er zersägte das Dach in mehrere Längsstreifen, klebte diese auf die Unterkonstruktion und verspachtelt die Schnitte mit Holzkitt. Anschließend schliff er die Dachoberfläche glatt. Die Spannung, welche beim Biegen entsteht vermied er damit

  Diese wird für alle Wagen in einem besonderen Bausatz angeboten.

Die Fenster sollten erst eingeklebt werden, wenn sie farblich behandelt sind.

Der gelieferte Bausatz ist nun montiert, es folgen Zurüstsätze der verschieden Firmen.

Das Dach ist nur lose aufgelegt, da die Inneneinrichtung fehlt. Die Fenster werden erst nach dem Farbauftrag montiert, vorher die Verglasung nicht vergessen.  Der Wagenkasten sitzt durch sein Nuten an den beiden Ende stramm auf dem Fahrgestell auf. Ich habe aus diesem Grund hier KEINE Verklebung vorgenommen. Somit kann ich ohne Problem immer an das Wageninnere.

3.  Zurüstteile und Selbstanfertigungen

Beginnen wir mit den Achsblenden, Bremsen und Rädern.  Auf dem Bild wurden  die Teile der Firma Albrecht Hilbert verwendet.

Hier wurden die Teile der Firma Albrecht Hilbert (Adresse am Schluss) verwendet. Später werde ich noch eine Ergänzung mit Ilgner Teilen vorstellen, welche preiswert sind und bei R 1 eine gute Kurvengängigkeit versprechen. Derzeit verwende ich ausschließlich die vorbildgerechtern Teile von Tobias Feld. (Adressen am Schluss)

Den Teilen der Firma Hilbert liegt eine detaillierte Bauanleitung bei. Den Montageplatz entnehmen Sie bitte dem Bild. Nun die Puffer der Firma Ilgner oder von Tobias Feld  mit ihrer Halterung an der Pufferbohle anbringen.

Nun die Puffer der Firma Ilgner mit ihrer Halterung an der Pufferbohle anbringen. Auf der Rückseite der Pufferhalterung befindet sich ein Bohrung. Hier sollten Sie eine entsprechende Rundmaterialverstärkung einkleben und in eine noch herzustellende Bohrung der Pufferbohle kleben. Es empfiehlt sich den Pufferhals vor der Einklebung in die Pufferhalterung etwas zu kürzen.

Die Kupplungsfrage muss jeder für sich entsprechend seiner verwendeten Kurvenradien lösen, und ob der Zug überhaupt getrennt werden soll. Letzteres ist ernsthaft zu überlegen, da die Wagen durch ihre Bremsart ein durchgehendes Seil bekommne, was ich hier noch nicht demonstrieren kann.

Nun zur Dachgestaltung. Die Seilrollen stammen von LGB. Fa Ilgner fertigt ebenfalls Rollen, welche ich noch nicht verwendet habe.

Die schönsten Seilrollen liefert Tobias Feld und  die Firma Frey

Die Gröve Lüfter  liefert Tobias Feld und RS Modelle. Der Ofenschornstein ist bei A. Hilbert und Tobias Feld zu beziehen. Bei dem Schornstein sollte ein Feuerschutz-Blechrahmen nicht vergessen werden.

Die Gröve Lüfter kommen aus England, können aber noch nicht gezeigt werden, da eine Lieferung sich leider verzögert. Der Ofenschornstein ist bei A. Hilbert zu beziehen. Bei dem Schornstein sollte ein Feuerschutz-Blechrahmen nicht vergessen werden.

Für die Geländer an den Stirnseiten ist Eigenleistung angesagt. Das Gitter und die beiden Stangen rechts und links werden aus Messingrundprofilen zusammengelötet. Messingrundprofile kann man bei verschiedenen Firmen erwerben, mit Sicherheit bei Firma Conrad.

Die Görlitzer Wurfhebelbremse darf natürlich nicht vergessen werden! Diese Teil kann man ebenfalls bei LGB beziehen.  Diese Teil kann man ebenfalls bei LGB und Tobias Feld beziehen.

4.  Farbliche Gestaltung des Wagens.

Die Farbgestaltung sollte jeder nach seinem Geschmack vornehmen. Ich möchte kurz beschreiben, wie es bei dem gezeigten Wagen gemacht wurde.

Zunächst die Fensterrahmen in braun und das Fahrgestell  in schwarz mit LUKAS ACRYL Farben streichen. Für den Wagenkasten habe ich Osmo Tannengrün und Braun für die Bühnenbretterverwendet. (Gilt nur für den Wagen mit Holzbeplankung)

Das Geländer wurde grundiert und  mit Revell schwarz gestrichen.

Das Dach ebenfalls mit LUKAS Farben stark verdünnt. Ich habe die Farben schwarz und Moos gemischt. Verdünnt mir Wasser, Spiritus soll noch besser sein.

Abschließend wird dann die Beschriftung aufgebracht. Fa. TRÖGER liefert derzeit Beschriftung für 4 verschiedene Varianten, einschließlich Packwagen. Neue entdeckte Photos dokumentieren, dass die Fensterrahmen zu bestimmten Zeiten ebenfalls grün waren

5.  Schlussbemerkung

Wundern sie sich, dass der Wagen im Vergleich zu den Modellen, welche Sie für Ihre Bahn im Fachgeschäft gekauft haben, sehr klein ist?

Wenn ja , dann sollten Sie mal über die Maßstäblichkeit gekaufter Modell nachdenken. Dieser Wagen ist korrekt in 1 : 22,5 konstruiert und gefertigt.

Die Rügen 2-Achser wirken besonders schön im Zugverband. Als Lok wäre die 99 4602 oder 99 4603 sehr geeignet. Kaufen können Sie diese Loks nicht, aber in etwa aus einer STAINZ  selber fertigen. Auf dem nachfolgenden Foto ist das Wagenmodell an 2. Stelle im Zug eingereiht. An erster Stelle läuft der entsprechende beblechte Personenwagen.

Wenn Sie diesen Wagen erfolgreich montiert haben, dann sollten sie sich auch an einen solchen Umbau wagen. Wie es gemacht wird, können Sie in der GARTEN BAHN oder im Buntbahnforum lesen.

  6.  Adressen der Firmen für die Zurüstteile

Farben: OSMO Color Einmal Lasur Artikel Nr. 1242 Tannengrün und Braun nach Wunsch  erhältlich in Baumärkten.

LUKAS ACRYL PAINT  Wasserverdünnbar.

REVELL, bei Ihrem Modellbahnfachhändler.

(Diese Liste wird je nach Angebot und Erfahrung laufend aktualisiert.)
